SW系列

本产品适用于独立风力发电系统和风力监控系统、风光互补路灯系统光伏和风机分开控制、海岛、渔船供电等。


 产品特点

   ►可用于独立风力发电系统和风力监控系统结构

   ►与不同光伏控制器组合成风光互补路灯控制器系统

   ►结构简单、体积小、性价比高

   20年技术积累,负责起草中小型风力发电机组用控制器国家标准。


技术参数


型号 WW02-12 WW03-12 WW04-24 WW06-24
风机输入
额定输入功率 200W 300W 400W 600W
额定输入电压 14Vdc 14Vdc 28Vdc
输入电压范围 0~16Vdc 0-32Vdc
额定输入电流 17Adc 25Adc 17Adc 25Adc
手动制动 长按按键5s后完全卸荷,需手动恢复
过电流制动 17A(出厂值,0~17A可设)过电流时控制器完全卸荷,10min恢复 25A(出厂值,0~25A可设)过电流时控制器完全卸荷,10min恢复 17A(出厂值,0~17A可设)过电流时控制器完全卸荷,10min恢复 25A(出厂值,0~25A可设)过电流时控制器完全卸荷,10min恢复
过电压制动 同“输出过压”控制
充电参数
额定蓄电池电压 12V 24V
温度补偿功能(可选) -3mV/℃/2V
输出参数
额定输出电压 12V 24V
输出过压点 14.5V(出厂值,11Vdc~16Vdc可设) 29V(出厂值,22Vdc~32Vdc可设
输出过压恢复点 13.2V(出厂值,输出过压点减1.3V) 26.4V(出厂值,输出过压点减2.6V)
最大输出电流 17A 25A 17A 25A
通用参数
整流方式 不控整流
显示方式 LED
显示内容 蓄电池电压、制动指示
防雷保护
转换效率 ≥95%
静态损耗 <0.5W
环境温度 -20℃+40
湿度 5%~95%,无凝露
噪音 ≤65dB
冷却方式 自冷
安装方式 壁挂式
防护等级 IP53
尺寸(××) 105x120x49mm
产品净重 0.8kg

应用案列

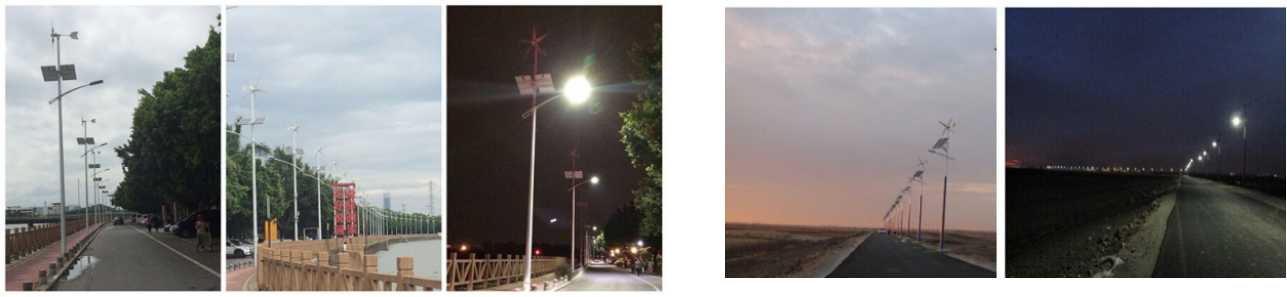

广州某村道路建设项目                                                                                                                           包头某产业园路灯项目

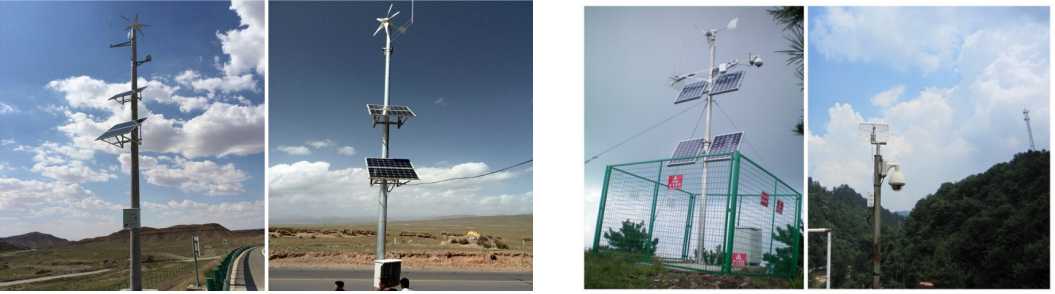

内蒙古高速公路监控系统                                                                                                                        大别山监控项目
