独立风能发电电站；独立户用风能发电系统；移动通信基站、高速公路等无人区域的电力供应等；沿海海岛、偏远山区、边防哨所等；电力供应不足或电力短缺的地区科研项目、政府示范工
程、景观照明工程等；
产品特点：
►可用于风光互补的离网系统
►可选多种功能：风速检测功能、转速控制功能、温度补偿功能等
►可选RS232/RS485/RJ45/GPRS/Zigbee/蓝牙多种连接方式进行监控，其中具备GPRS/蓝牙
/RJ45的控制器还可实现APP监控
►近20年技术积累，负责起草中小型风力发电机组用控制器国家标准
技术参数
2KW
|
型号 |
WWS20-48 |
WWS20-120 |
|
风机输入 |
||
|
额定输入功率 |
2KW |
|
|
额定输入电压 |
48V |
120V |
|
输入电压范围 |
0~64Vdc |
0~160Vdc |
|
额定输入电流 |
42A |
17A |
|
手动制动 |
同时按Enter、esc键，完全卸荷，需手动恢复 |
|
|
空气开关闭合时，三相交流短路 |
||
|
过电流制动 |
42A（出厂值） |
21A（出厂值） |
|
过电压制动 |
同“输出过压”控制 |
|
|
过风速制动(可选) |
18m/s（0-30m/s可设定），达到系统设定风速时完全卸荷，风速低于15m/s且10min后自动恢复 |
|
|
过转速制动(可选) |
500转/分（出厂值，0~1000转/分可设定）达到系统设定转速时完全卸荷，10min后自动恢复； |
|
|
光伏输入 |
||
|
额定输入功率 |
60W |
|
|
最大光伏开路电压 |
96Vdc |
240Vdc |
|
额定输入电流 |
13A |
5A |
|
反接保护 |
有 |
有 |
|
充电参数 |
||
|
额定蓄电池电压 |
48Vdc |
120Vdc |
|
温度补偿功能（可选） |
-3mV/℃/2V |
|
|
输出参数 |
||
|
额定输出电压 |
48Vdc |
120Vdc |
|
输出过压点 |
58Vdc |
145Vdc |
|
输出过压恢复点 |
低于输出过压点自动恢复 |
|
|
通用参数 |
||
|
整流方式 |
不控整流 |
|
|
显示方式 |
LCD |
|
|
显示内容 |
直流输出电压、风机电压、风机电流、风机功率、蓄 |
|
|
电池电压、光伏电压、光伏电流、光伏功率等 |
||
|
监控模式（可选） |
RS232/RS485/RJ45/GPRS/蓝牙/Zigbee |
|
|
监控内容 |
实时显示：直流输出电压、风机电压、风机电流、风机功率、蓄电池电压、光伏电压、光伏电流、光伏功率等 |
|
|
参数设置：输出过压点、风机过电流点、风机手动制动等 |
||
|
防雷保护 |
有 |
|
|
转换效率 |
≥95% |
|
|
静态损耗 |
＜2W |
＜3W |
|
环境温度 |
-20℃～+40℃ |
|
|
湿度 |
5%~95%，无凝露 |
|
|
噪音 |
≤65dB |
|
|
冷却方式 |
自冷 |
|
|
安装方式 |
壁挂式 |
|
|
外壳防护等级 |
IP20 |
|
|
产品尺寸(宽×高×深) |
420×440×175 mm |
|
|
产品净重 |
12kg |
|
3KW
|
型号 |
WWS30-48 |
WWS30-120 |
|
风机输入 |
||
|
额定输入功率 |
3kW |
|
|
额定输入电压 |
48Vdc |
120Vdc |
|
输入电压范围 |
0~64Vdc |
0~160Vdc |
|
额定输入电流 |
63Adc |
25Adc |
|
手动制动 |
按“Enter”+“Esc”键后风机制动，需手动恢复 |
|
|
空气开关闭合时，三相交流短路 |
||
|
过电流制动 |
63A（出厂值） |
25A（出厂值） |
|
过电压制动 |
同“输出过压”控制 |
|
|
过风速制动 |
可选 |
|
|
过转速制动 |
可选 |
|
|
光伏输入 |
||
|
额定输入功率 |
900W |
|
|
最大光伏开路电压 |
96Vdc |
240Vdc |
|
额定输入电流 |
19Adc |
8Adc |
|
反接保护 |
有 |
|
|
充电参数 |
||
|
额定蓄电池电压 |
48Vdc |
120Vdc |
|
温度补偿功能（可选） |
-3mV/℃/2V |
|
|
输出参数 |
||
|
额定输出电压 |
48Vdc |
120Vdc |
|
输出过压点 |
58Vdc |
145Vdc |
|
输出过压恢复点 |
低压过压点恢复充电 |
|
|
最大输出电流 |
63Adc |
25Adc |
|
通用参数 |
||
|
整流方式 |
不控整流 |
|
|
显示方式 |
LCD |
|
|
显示内容 |
直流输出电压、风机电压、风机电流、风机功率、蓄 电池电压、光伏电压、光伏电流、光伏功率等 |
|
|
监控模式（可选） |
RS232/RS485/RJ45/GPRS/蓝牙/Zigbee |
|
|
监控内容 |
实时显示：直流输出电压、风机电压、风机电流、风机功率、蓄电池电压、光伏电压、光伏电流、光伏功率等 |
|
|
参数设置：输出过压点、风机过电流点、风机手动制动等 |
||
|
防雷保护 |
有 |
|
|
转换效率 |
≥95% |
|
|
静态损耗 |
＜5W |
＜7W |
|
环境温度 |
-20℃～+40℃ |
|
|
湿度 |
5%~95%，无凝露 |
|
|
噪音 |
≤65dB |
|
|
冷却方式 |
自冷 |
|
|
安装方式 |
壁挂式 |
|
|
外壳防护等级 |
IP20 |
|
|
产品尺寸(宽×高×深) |
440×305×170 mm |
|
|
产品净重 |
7.5kG |
|
|
卸荷箱尺寸(宽×高×深) |
400×390×210mm |
|
|
卸荷箱净重 |
13.5kG |
|
5KW
|
型号 |
WWS50-48 |
WWS50-120 |
WWS50-240 |
|
风机输入 |
|||
|
额定输入功率 |
5kW |
5kW |
5kW |
|
额定输入电压 |
48Vdc |
120Vdc |
240Vdc |
|
输入电压范围 |
0~64Vdc |
0~160Vdc |
0~320Vdc |
|
额定输入电流 |
105Adc |
42Adc |
21Adc |
|
手动制动 |
按“Enter”+“Esc”键后风机制动，需手动恢复 |
||
|
空气开关闭合时，三相交流短路 |
|||
|
过电流制动 |
105A（出厂值） |
42A（出厂值） |
21A（出厂值） |
|
过电压制动 |
同“输出过压”控制 |
||
|
过风速制动（可选） |
14m/s（0-30m/s可设定），达到系统设定风速时完全卸荷，10min后自动恢复 |
||
|
过转速制动（可选） |
500转/分（出厂值，0~1000转/分可设定）达到系统设定转速时完全卸荷，10min后自动恢复； |
||
|
光伏输入 |
|||
|
额定输入功率 |
1500W |
||
|
最大光伏开路电压 |
96Vdc |
240Vdc |
480Vdc |
|
额定输入电流 |
32Adc |
13Adc |
7Adc |
|
反接保护 |
有 |
||
|
充电参数（可选） |
|||
|
额定蓄电池电压 |
48Vdc |
120Vdc |
240Vdc |
|
温度补偿功能（可选） |
-3mV/℃/2V |
||
|
输出参数 |
|||
|
额定输出电压 |
48Vdc |
120Vdc |
240Vdc |
|
输出过压点 |
58Vdc |
145Vdc |
290Vdc |
|
输出过压恢复点 |
低于过压点恢复充电 |
||
|
通用参数 |
|||
|
整流方式 |
不控整流 |
||
|
显示方式 |
LCD |
||
|
显示内容 |
直流输出电压、风机电压、风机电流、风机功率、蓄 电池电压、光伏电压、光伏电流、光伏功率等 |
||
|
监控模式（可选） |
RS232/RS485/RJ45/GPRS/蓝牙/Zigbee |
||
|
监控内容 |
实时显示：直流输出电压、风机电压、风机电流、风机功率、蓄电池电压、光伏电压、光伏电流、光伏功率等 |
||
|
参数设置：输出过压点、风机过电流点、风机手动制动等 |
|||
|
防雷保护 |
有 |
||
|
转换效率 |
≥95% |
||
|
静态损耗 |
＜5W |
||
|
环境温度 |
-20℃～+40℃ |
||
|
湿度 |
5%~95%，无凝露 |
||
|
噪音 |
≤65dB |
||
|
冷却方式 |
自冷 |
||
|
安装方式 |
壁挂式 |
||
|
外壳防护等级 |
IP42 |
||
|
产品尺寸(宽×高×深) |
440×425×170 mm |
440×305×170 mm |
440×305×170 mm |
|
产品净重 |
12kG |
7.5kG |
7.5kG |
|
卸荷箱尺寸(宽×高×深) |
730×390×190mm |
||
|
卸荷箱净重 |
19kG |
||
10KW
|
型号 |
WWS100-240 |
WWS100-120 |
|
风机输入 |
||
|
额定输入功率 |
10kW |
10kW |
|
额定输入电压 |
240Vdc |
120Vdc |
|
输入电压范围 |
0~320Vdc |
0~160Vdc |
|
额定输入电流 |
42Adc |
84Adc |
|
手动制动 |
按“Enter”+“Esc”键后风机制动，需手动恢复 |
|
|
空气开关闭合时，三相交流短路 |
||
|
过电流制动 |
42A（出厂值） |
84A（出厂值） |
|
过电压制动 |
同“输出过压”控制 |
|
|
过风速制动（可选） |
14m/s（0-30m/s可设定），达到系统设定风速时完全卸荷，10min后自动恢复 |
|
|
过转速制动（可选） |
500转/分（出厂值，0~1000转/分可设定）达到系统设定转速时完全卸荷，10min后自动恢复； |
|
|
光伏输入 |
||
|
额定输入功率 |
3000W |
3000W |
|
最大光伏开路电压 |
240Vdc |
240Vdc |
|
额定输入电流 |
13Adc |
25Adc |
|
反接保护 |
有 |
有 |
|
充电参数（可选） |
||
|
额定蓄电池电压 |
240Vdc |
120Vdc |
|
温度补偿功能（可选） |
-3mV/℃/2V |
|
|
输出参数 |
||
|
额定输出电压 |
240Vdc |
120Vdc |
|
输出过压点 |
290Vdc |
145Vdc |
|
输出过压恢复点 |
低于过压点恢复充电 |
|
|
通用参数 |
||
|
整流方式 |
不控整流 |
|
|
显示方式 |
LCD |
|
|
显示内容 |
直流输出电压、风机电压、风机电流、风机功率、蓄 电池电压、光伏电压、光伏电流、光伏功率等 |
|
|
监控模式（可选） |
RS232/RS485/RJ45/GPRS/蓝牙/Zigbee |
|
|
监控内容 |
实时显示：直流输出电压、风机电压、风机电流、风机功率、蓄电池电压、光伏电压、光伏电流、光伏功率等 |
|
|
参数设置：输出过压点、风机过电流点、风机手动制动等 |
||
|
防雷保护 |
有 |
|
|
转换效率 |
≥95% |
|
|
静态损耗 |
＜5W |
|
|
环境温度 |
-20℃～+40℃ |
|
|
湿度 |
5%~95%，无凝露 |
|
|
噪音 |
≤65dB |
|
|
冷却方式 |
自冷 |
|
|
安装方式 |
壁挂式 |
|
|
外壳防护等级 |
IP42 |
|
|
产品尺寸(宽×高×深) |
440×305×170 mm |
|
|
产品净重 |
9kG |
|
|
卸荷箱尺寸(宽×高×深) |
520×550×430mm |
|
|
卸荷箱净重 |
45kG |
|

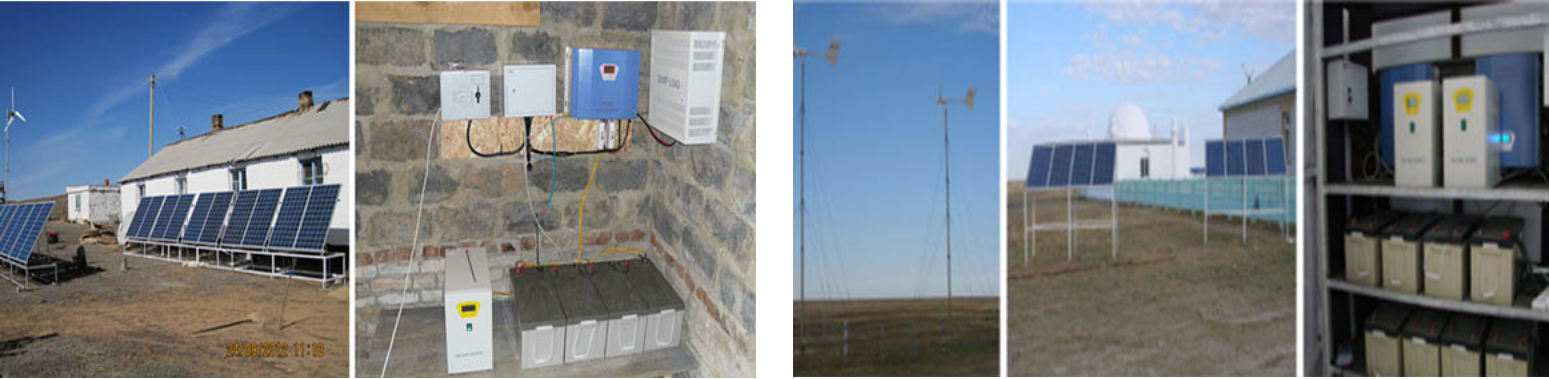

应用案例
内蒙古锡林郭勒盟户用系统 马达加斯加户用系统
内蒙古二连浩特项目 内蒙古额济纳旗风光互补项目
哈萨克斯坦风项目 哈萨克斯坦农场项目
