本产品适用于路灯、监控、移动通信基站、边防海岛等电力供应,特别适用于垂直轴风力发电机。
产品特点
►自动识别12V/24V蓄电池
►风机MPPT曲线可设定
►高品质元器件
► 完善的保护功能
►可显示风机累计发电量、光伏累计发电量和负载累计用电量
►七种负载输出模式可选
►可选RS232/RS485/RJ45/GPRS/蓝牙/Zigbee多种监控方式
►兼容标准的MODBUS通讯协议
技术参数
型号
WWS06-24-24
WWS06-24-48
风机输入
额定输入功率
300W(12V蓄电池)
300W(12V蓄电池)
600W(24V蓄电池)
600W(24V蓄电池)
输入电压范围
0~16Vdc(12V蓄电池)
0~32Vdc(12V蓄电池)
0~32Vdc(24V蓄电池)
0~64Vdc(24V蓄电池)
切入电压
2Vdc(出厂值,2Vdc~15Vdc可设定)
2Vdc(出厂值,2Vdc~30Vdc可设定)
4Vdc(出厂值,4Vdc~30Vdc可设定)
4Vdc(出厂值,4Vdc~60Vdc可设定)
额定输入电流
22Adc
11Adc
手动制动
按键长按5s后完全卸荷,需手动恢复
过电流制动
26A(出厂值,0~26A可设)过电流时控制器完全卸荷,10min后恢复
13A(出厂值,0~13A可设)过电流时控制器完全卸荷,10min后恢复
过电压制动
同“输出过压”控制
64Vdc(出厂值,44Vdc~64Vdc可设)达到卸荷电压完全卸荷,10min后恢复
过风速制动(可选)
14m/s(0-30m/s可设定),达到系统设定风速时完全卸荷,10min后自动恢复
过转速制动(可选)
500转/分(出厂值,0~1500转/分可设定)达到系统设定转速时完全卸荷,10min后自动恢复;
光伏输入
额定输入功率
150W(12V蓄电池)
300W(24V蓄电池)
最大光伏开路电压
24V(12V蓄电池)
48V(24V蓄电池)
额定输入电流
13A
反接保护
有
充电参数
额定蓄电池电压
24V/12V *自动识别
温度补偿功能(可选)
-3mV/℃/2V
输出参数
额定输出电压
24V/12V *自动识别
输出过压点
28V(出厂值,22Vdc~32Vdc可设)/ 14V(出厂值,11Vdc~16Vdc可设)
输出过压恢复点
25.4V(出厂值,设定值减2.6V)/ 12.7V(出厂值,设定值减1.3V)
最大输出电流
25A
直流负载输出
输出路数
2路
输出控制方式
两路均可设置成 光控开关,光控开时控关等7种模式
输出电压范围
21.6V~32V(24V蓄电池); 10.8V~16V(12V蓄电池)
额定输出电流
10A/路
过载保护
120%额定直流输出电流1分钟,150%额定直流输出电流10秒
短路保护
短路保护发生时,瞬时保护
通用参数
整流方式
不控整流
显示方式
LCD
显示内容
蓄电池电压、风机电压、风机电流、风机功率、光伏电压、光伏电流、光伏功率、光控开电压、光控关电压、时控时间、负载电流、风能发电量、太阳能发电量以及负载的用电量等
监控模式(可选)
RS232/RS485/RJ45/GPRS/蓝牙/Zigbee
监控内容
实时显示:蓄电池电压、风机电压、风机电流、风机功率、风机累计发电量;光伏电压、光伏电流、光伏功率、光伏累计发电量;蓄电池状态、风机状态、白天、晚上、直流负载过载、直流负载短路等
参数设置:输出过压点、风机过电流点、风机切入电压、直流负载过压点、直流负载欠压点、直流负载欠压恢复点、两路负载输出模式选择、光控开电压点、光控关电压点、风机手动制动等
防雷保护
有
静态损耗
<0.6W
环境温度
-20℃~+40℃
湿度
5%~95%,无凝露
噪音
≤65dB
冷却方式
自冷
安装方式
壁挂式
防护等级
IP52
尺寸(宽×高×深)
150×220×83mm
产品净重
2.3kg
48V系统
型号 |
WWS06-48-48 |
风机输入 |
|
额定输入功率 |
600W |
输入电压范围 |
0~64Vdc |
切入电压 |
8Vdc(出厂值,8Vdc~64Vdc可设定) |
额定输入电流 |
11Adc |
手动制动 |
按键长按5s后完全卸荷,需手动恢复 |
过电流制动 |
15A(出厂值,0~15A可设)过电流时控制器完全卸荷,10min后恢复 |
过电压制动 |
同“输出过压”控制 |
过风速制动(可选) |
14m/s(0-30m/s可设定),达到系统设定风速时完全卸荷,10min后自动恢复 |
过转速制动(可选) |
500转/分(出厂值,0~1000转/分可设定)达到系统设定转速时完全卸荷,10min后自动恢复; |
光伏输入 |
|
额定输入功率 |
300W |
最大光伏开路电压 |
96V |
额定输入电流 |
7A |
反接保护 |
有 |
充电参数 |
|
额定蓄电池电压 |
48V |
温度补偿功能(可选) |
-3mV/℃/2V |
输出参数 |
|
额定输出电压 |
48V |
输出过压点 |
56V(出厂值,44Vdc~64Vdc可设) |
输出过压恢复点 |
50.8V(出厂值,设定值减5.2V) |
最大输出电流 |
13A |
直流负载输出 |
|
输出路数 |
2路 |
输出控制方式 |
两路均可设置成 光控开关,光控开时控关等7种模式 |
输出电压范围 |
43.2V~64V |
额定输出电流 |
10A/路 |
过载保护 |
120%额定直流输出电流1分钟,150%额定直流输出电流10秒 |
短路保护 |
短路保护发生时,瞬时保护 |
通用参数 |
|
整流方式 |
不控整流 |
显示方式 |
LCD |
显示内容 |
蓄电池电压、风机电压、风机电流、风机功率、光伏电压、光伏电流、光伏功率、光控开电压、光控关电压、时控时间、负载电流、风能发电量、太阳能发电量以及负载的用电量等 |
监控模式(可选) |
RS232/RS485/RJ45/GPRS/蓝牙/Zigbee |
监控内容 |
实时显示:蓄电池电压、风机电压、风机电流、风机功率、风机累计发电量;光伏电压、光伏电流、光伏功率、光伏累计发电量;蓄电池状态、风机状态、白天、晚上、直流负载过载、直流负载短路等 |
参数设置:输出过压点、风机过电流点、风机切入电压、直流负载过压点、直流负载欠压点、直流负载欠压恢复点、两路负载输出模式选择、光控开电压点、光控关电压点、风机手动制动等 |
|
防雷保护 |
有 |
静态损耗 |
<0.6W |
环境温度 |
-20℃~+40℃ |
湿度 |
5%~95%,无凝露 |
噪音 |
≤65dB |
冷却方式 |
自冷 |
安装方式 |
壁挂式 |
防护等级 |
IP52 |
尺寸(宽×高×深) |
150×220×83mm |
产品净重 |
2.3kg |
应用案列

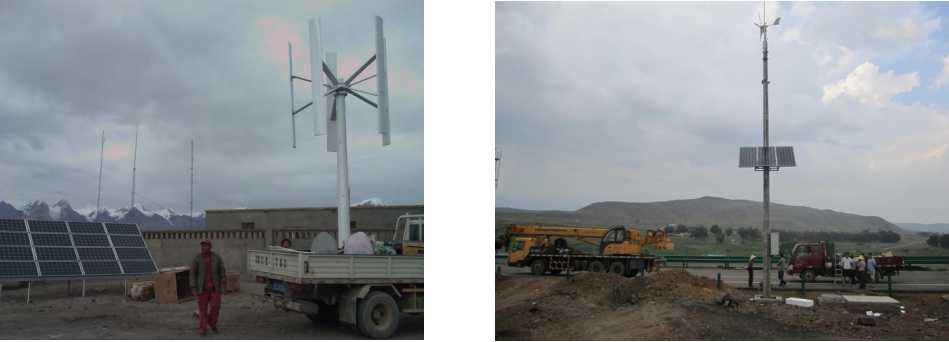

新疆某军区边防风光互补项目 G7京新高速公路交通监控项目

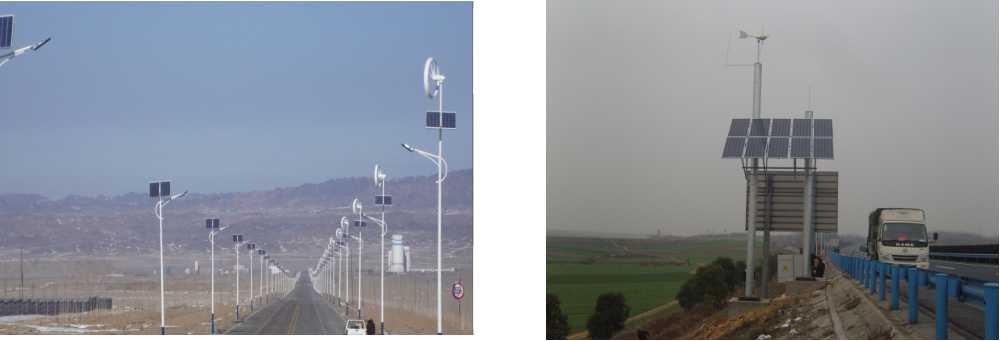

黑龙江省牡丹江某路灯项目 河北平泉公路路灯工程

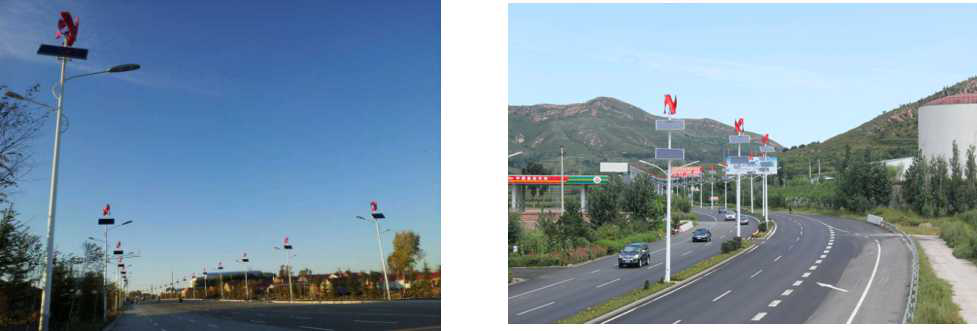

新疆哈密路灯项目 内蒙监控项目
