SWSB系列

本产品适用于独立风光互补发电电站、移动通信基站、高速公路、沿海海岛、偏远山区、边防哨所、景观照明、路灯等无人区域的电力供应。


 产品特点

   ►可用于独立风光互补发电系、统照明系统和监控系统

   ► LED数码管显示

   ►20年技术积累,负责起草中小型风力发电机组用控制器国家标准。

技术参数

型号

WWS02-12B

WWS04-24B

WWS06-24B

风机输入



额定输入功率

200W

400W

600W

额定输入电压

14Vdc

28Vdc

28Vdc

输入电压范围

0~16Vdc

0~32Vdc

0~32Vdc

额定输入电流

17Adc

17Adc

25Adc

手动制动

同时按READSET键,完全卸荷,需手动恢复

过电流制动

17A(出厂值,0~17A可设)过电流时控制器完全卸荷,10min恢复

25A(出厂值,0~25A可设)过电流时控制器完全卸荷,10min恢复

过电压制动

同“输出过压”控制

光伏输入



额定输入功率

100W

200W

200W

最大光伏开路电压

24V

48V

48V

额定输入电流

9A

反接保护

充电参数



额定蓄电池电压

12V

24V

温度补偿功能(可选)

-3mV/℃/2V

输出参数



额定输出电压

12V

24V

输出过压点

14.5V(出厂值,11Vdc~16Vdc可设)

29V(出厂值,22Vdc~32Vdc可设)

输出过压恢复点

13.2V(出厂值,输出过压点减1.3V)

26.4V(出厂值,输出过压点减2.6V)

最大输出电流

17A

17A

25A

直流负载输出



输出路数

 2

输出控制方式

两路均可设置成 光控开关,光控开时控关等7种模式

输出电压范围

 10.8V~16V

21.6V~32V

额定输出电流

10A/

过载保护

120%额定直流输出电流1分钟,150%额定直流输出电流10

短路保护

200%额定直流输出电流,瞬时保护

通用参数



整流方式

不控整流

显示方式

LED

显示内容

蓄电池电压、光控电压点、1路负载输出模式、2路负载输出模式、制动指示

防雷保护

转换效率

≥95%

静态损耗

0.5W

环境温度

-20℃+40

湿度

5%~95%,无凝露

噪音

≤65dB

冷却方式

自冷

安装方式

壁挂式

防护等级

IP53

尺寸(××)

123x150x62mm

产品净重

0.8kg


应用案例

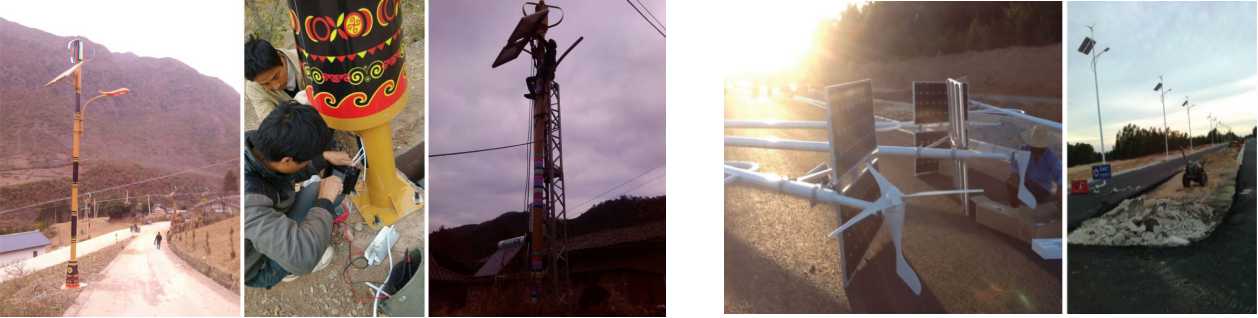

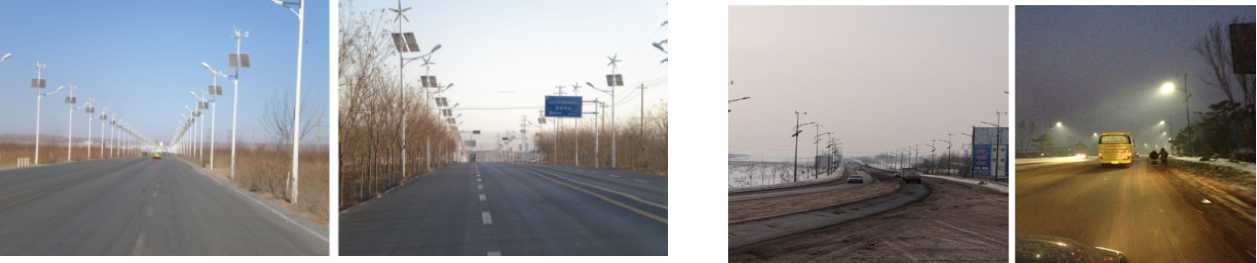

中卫某道路风光互补路灯照明项目                                                                     长春某道路风光互补LED路灯项目

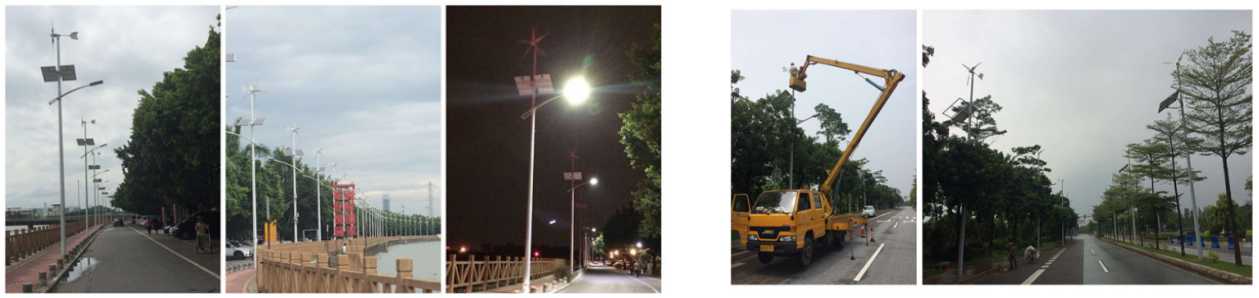

广州某村道路照明项目                                                                                                                                         广州某岛风光互补路灯项目
