本产品适用于独立风光互补发电电站、移动通信基站、高速公路、沿海海岛、偏远山区、边防哨所、景观照明、路灯等无人区域的电力供应。
产品特点
►高性能风光互补路灯监控控制器
► LCD显示，可自由查看和设置各种运行参数
►可选RS232/RS485/RJ45/GPRS/ 蓝牙多种连接方式进行监控，
其中具备GPRS/蓝牙/RJ45的控制器还可APP监控
►近20年技术积累，负责起草中小型风力发电机组用控制器国家标准
技术参数
|
型号 |
WWS03-12 |
WWS04-12 |
WWS06-24 |
|
|
风机输入 |
|
|||
|
额定输入功率 |
300W |
400W |
600W |
|
|
额定输入电压 |
14Vdc |
14Vdc |
28Vdc |
|
|
输入电压范围 |
0~16Vdc |
0~16Vdc |
0~32Vdc |
|
|
额定输入电流 |
25Adc |
34Adc |
25Adc |
|
|
手动制动 |
同时按Enter、Esc键，完全卸荷，需手动恢复 |
|||
|
过电流制动 |
25A（出厂值，0~25A可设）过电流时控制器完全卸荷，10min后恢复 |
34A（出厂值，0~34A可设）过电流时控制器完全卸荷，10min后恢复 |
25A（出厂值，0~25A可设）过电流时控制器完全卸荷，10min后恢复 |
|
|
过电压制动 |
同“输出过压”控制 |
|||
|
过风速制动（可选） |
14m/s（0-30m/s可设定），达到系统设定风速时完全卸荷，10min后自动恢复 |
|||
|
过转速制动（可选） |
500转/分（出厂值，0~1000转/分可设定）达到系统设定转速时完全卸荷，10min后自动恢复 |
|||
|
光伏输入 |
|
|||
|
额定输入功率 |
150W |
300W |
||
|
最大光伏开路电压 |
24V |
48V |
||
|
额定输入电流 |
13A |
|||
|
反接保护 |
有 |
|||
|
充电参数 |
|
|||
|
额定蓄电池电压 |
12V |
24V |
||
|
温度补偿功能（可选） |
-3mV/℃/2V |
|||
|
输出参数 |
|
|||
|
额定输出电压 |
12V |
24V |
||
|
输出过压下限 |
13.5V（出厂值，11Vdc~16Vdc可设） |
27V（出厂值，22Vdc~32Vdc可设） |
||
|
输出过压上限 |
14.5V(出厂值，设定过压下限加1V) |
29V(出厂值，设定过压下限加2V) |
||
|
最大输出电流 |
25A |
34A |
25A |
|
|
直流负载输出 |
|
|||
|
输出路数 |
2路 |
|||
|
输出控制方式 |
两路均可设置成 光控开关，光控开时控关等7种模式 |
|||
|
输出电压范围 |
10.8V~16V |
21.6V~32V |
||
|
欠压恢复点 |
同“蓄电池额定电压” |
|||
|
额定输出电流 |
10A/路 |
|||
|
过载保护 |
120%额定直流输出电流1分钟，150%额定直流输出电流10秒 |
|||
|
短路保护 |
200%额定直流输出电流，瞬时保护 |
|||
|
通用参数 |
|
|||
|
整流方式 |
不控整流 |
|||
|
显示方式 |
LCD |
|||
|
显示内容 |
蓄电池电压、风机电压、风机电流、风机功率、光伏电压、光伏电流、光伏功率、光控开电压、光控关电压、时控时间、负载电流等 |
|||
|
监控模式（可选） |
RS232/RS485/RJ45/GPRS/蓝牙/Zigbee |
|||
|
监控内容 |
实时显示：蓄电池电压、风机电压、风机电流、风机功率、风机累计发电量；光伏电压、光伏电流、光伏功率、光伏累计发电量；蓄电池状态、风机状态、白天、晚上、直流负载过载、直流负载短路等 |
|||
|
参数设置：输出过压点、风机过电流点、直流负载过压点、直流负载欠压点、直流负载欠压恢复点、两路负载输出模式选择、光控开电压点、光控关电压点、风机手动制动等 |
||||
|
防雷保护 |
有 |
|||
|
转换效率 |
≥95% |
|||
|
静态损耗 |
＜0.5W |
|||
|
环境温度 |
-20℃～+40℃ |
|||
|
湿度 |
5%~95%，无凝露 |
|||
|
噪音 |
≤65dB |
|||
|
冷却方式 |
自冷 |
|||
|
安装方式 |
壁挂式 |
|||
|
防护等级 |
IP52 |
|||
|
尺寸(宽×高×深) |
150×143×83mm |
|||
|
产品净重 |
1.8kg |
|||
600W 48V
|
型号 |
WWS06-48 |
|
|
风机输入 |
|
|
|
额定输入功率 |
600W |
|
|
额定输入电压 |
56Vdc |
|
|
输入电压范围 |
0~64Vdc |
|
|
额定输入电流 |
13Adc |
|
|
手动制动 |
同时按Enter、Esc键，完全卸荷，需手动恢复 |
|
|
过电流制动 |
13A（出厂值，0~13A可设）过电流时控制器完全卸荷，10min后恢复 |
|
|
过电压制动 |
同“输出过压”控制 |
|
|
过风速制动（可选） |
14m/s（0-30m/s可设定），达到系统设定风速时完全卸荷，10min后自动恢复 |
|
|
过转速制动（可选） |
500转/分（出厂值，0~1000转/分可设定）达到系统设定转速时完全卸荷，10min后自动恢复 |
|
|
光伏输入 |
|
|
|
额定输入功率 |
300W |
|
|
最大光伏开路电压 |
96V |
|
|
额定输入电流 |
7A |
|
|
反接保护 |
有 |
|
|
充电参数 |
|
|
|
额定蓄电池电压 |
48V |
|
|
温度补偿功能（可选） |
-3mV/℃/2V |
|
|
输出参数 |
|
|
|
额定输出电压 |
48V |
|
|
输出过压点 |
58V（出厂值，44Vdc~64Vdc可设） |
|
|
输出过压恢复点 |
52.8V（出厂值，设定过压值减5.2V） |
|
|
最大输出电流 |
13A |
|
|
直流负载输出（可选） |
|
|
|
输出路数 |
2路 |
|
|
输出控制方式 |
两路均可设置成 光控开关，光控开时控关等7种模式 |
|
|
输出电压范围 |
43.2V~64V |
|
|
欠压恢复点 |
同“蓄电池额定电压” |
|
|
额定输出电流 |
10A/路 |
|
|
过载保护 |
120%额定直流输出电流1分钟，150%额定直流输出电流10秒 |
|
|
短路保护 |
200%额定直流输出电流，瞬时保护 |
|
|
通用参数 |
|
|
|
整流方式 |
不控整流 |
|
|
显示方式 |
LCD |
|
|
显示内容 |
蓄电池电压、风机电压、风机电流、风机功率、光伏电压、光伏电流、光伏功率、光控开电压、光控关电压、时控时间、负载电流等 |
|
|
监控模式（可选） |
RS232/RS485/RJ45/GPRS/蓝牙/Zigbee |
|
|
监控内容 |
实时显示：蓄电池电压、风机电压、风机电流、风机功率、风机累计发电量；光伏电压、光伏电流、光伏功率、光伏累计发电量；蓄电池状态、风机状态、白天、晚上、直流负载过载、直流负载短路等 |
|
|
参数设置：输出过压点、风机过电流点、直流负载过压点、直流负载欠压点、直流负载欠压恢复点、两路负载输出模式选择、光控开电压点、光控关电压点、风机手动制动等 |
||
|
防雷保护 |
有 |
|
|
转换效率 |
≥95% |
|
|
静态损耗 |
＜0.5W |
|
|
环境温度 |
-20℃～+40℃ |
|
|
湿度 |
5%~95%，无凝露 |
|
|
噪音 |
≤65dB |
|
|
冷却方式 |
自冷 |
|
|
安装方式 |
壁挂式 |
|
|
防护等级 |
IP52 |
|
|
尺寸(宽×高×深) |
150×205×82mm |
|
|
产品净重 |
2.8kg |
|
1kW 48v
|
型号 |
WWS10-48B |
|
风机输入 |
|
|
额定输入功率 |
1kW |
|
额定输入电压 |
56Vdc |
|
输入电压范围 |
0~64Vdc |
|
额定输入电流 |
21Adc |
|
手动制动 |
同时按Enter、esc键，完全卸荷，需手动恢复 |
|
空气开关闭合时，三相交流短路 |
|
|
过电流制动 |
21A（出厂值，0~21A可设定）过电流时控制器完全卸荷，10min后恢复 |
|
过电压制动 |
同“输出过压”控制 |
|
过风速制动（可选） |
14m/s（0-30m/s可设定），达到系统设定风速时完全卸荷，10min后自动恢复 |
|
过转速制动（可选） |
500转/分（出厂值，0~1000转/分可设定）达到系统设定转速时完全卸荷，10min后自动恢复 |
|
光伏输入（可选） |
|
|
额定输入功率 |
300W |
|
最大光伏开路电压 |
96Vdc |
|
额定输入电流 |
7Adc |
|
反接保护 |
有 |
|
充电参数 |
|
|
额定蓄电池电压 |
48Vdc |
|
温度补偿功能（可选） |
-3mV/℃/2V |
|
输出参数 |
|
|
额定输出电压 |
48Vdc |
|
输出过压点 |
58V |
|
输出过压恢复点 |
低于输出过压点自动恢复 |
|
最大输出电流 |
21Adc |
|
通用参数 |
|
|
整流方式 |
不控整流 |
|
显示方式 |
LCD |
|
显示内容 |
蓄电池电压、风机电压、风机电流、风机功率；有光伏输入时还显示：光伏电压、光伏电流、光伏功率等 |
|
监控模式（可选） |
RS232/RS485/RJ45/GPRS/蓝牙/Zigbee |
|
监控内容 |
实时显示：蓄电池电压、风机电压、风机电流、风机功率；有光伏输入时还显示：光伏电压、光伏电流、光伏功率等 |
|
参数设置：输出过压点、风机过电流点、风机手动制动等 |
|
|
防雷保护 |
有 |
|
转换效率 |
≥95% |
|
静态损耗 |
＜1W |
|
环境温度 |
-20℃～+40℃ |
|
湿度 |
5%~95%，无凝露 |
|
噪音 |
≤65dB |
|
冷却方式 |
自冷 |
|
安装方式 |
壁挂式 |
|
外壳防护等级 |
IP52 |
|
尺寸(宽×高×深) |
150×205×80mm |
|
产品净重 |
2.6kg |
|
卸荷箱尺寸 |
360×80×120mm |
|
卸荷箱重量 |
2.8kg |
应用案列

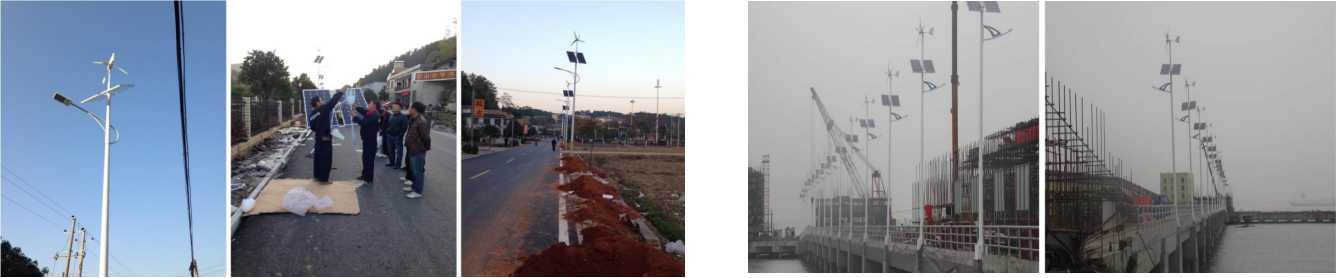

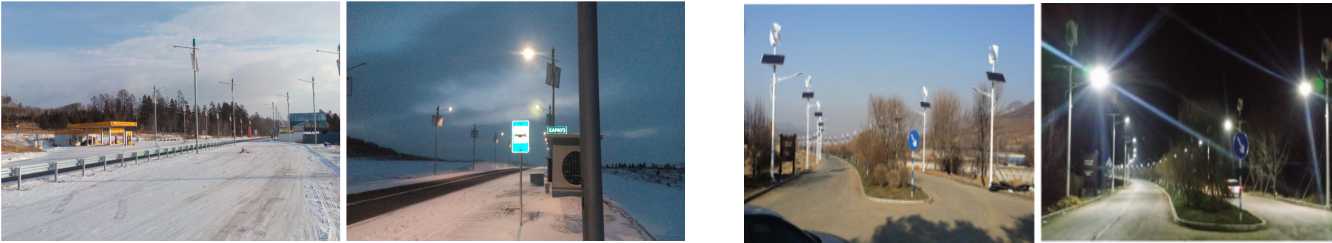

俄罗斯风光互补路灯项目 吉林某滑雪场风光互补路灯项目
湖南韶山风光互补路灯工程 江阴港风光互补路灯项目

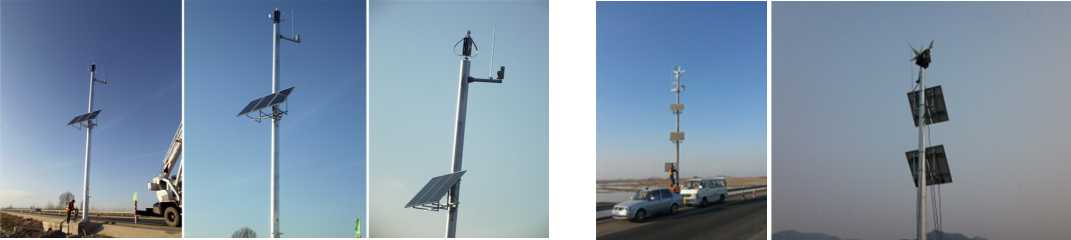

甘肃省高速路网智能监控系统 包头监控项目
