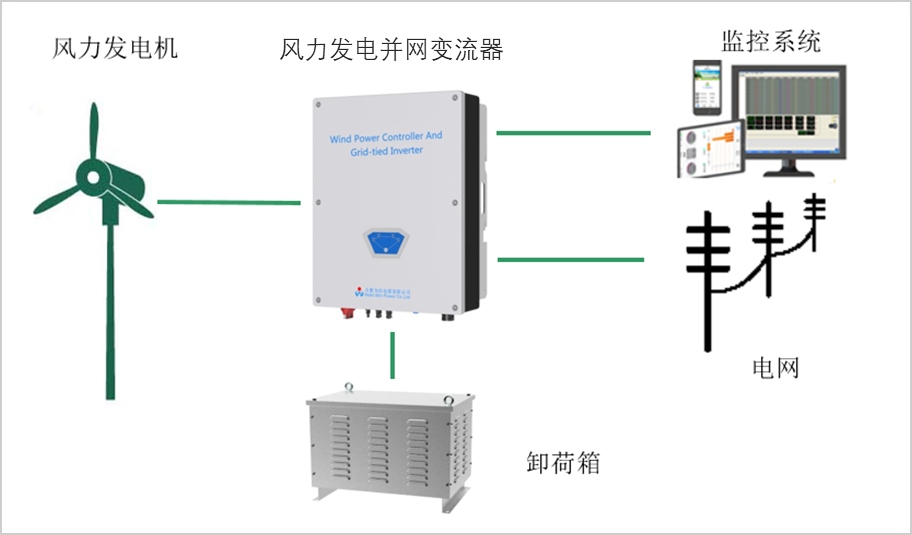

本产品适用于分布式风力发电并网系统、风光互补并网发电系统、风力发电并网系统等；
特点：
►风力发电专用并网逆变器
►宽范围风力发电 MPPT功能，可 30个点设定功率曲线
►完善的保护功能
►可选RS232/RS485/GPRS进行电脑监控，其中 GPRS可同时实现APP监控
技术参数
型号
WWGI50
风机输入参数
额定输入功率
5kW
额定输入电压
280Vdc
输入电压范围
0~320Vdc
切入电压
60Vdc（出厂值，60Vdc~320Vdc可设定）
额定输入电流
21Adc
手动制动
长按按键5s后完全卸荷，需手动恢复
空气开关闭合时，三相交流短路
过电流制动
22A（出厂值，0~22A可设定）过电流时控制器完全卸荷，10min后恢复
过电压制动
280Vdc（出厂值，60Vdc~320Vdc可设）达到卸荷电压时开始PWM逐级卸荷，电压再升高20Vdc时完全卸荷
过风速制动（可选）
14m/s（0-30m/s可设定），达到系统设定风速时完全卸荷，10min后自动恢复
过转速制动（可选）
500转/分（出厂值，0~1000转/分可设定）达到系统设定转速时完全卸荷，10min后自动恢复；
交流输出参数
电网相位数
单相
额定输出功率
5KW
额定电网电压
220Vac
电网电压范围
160~285Vac
额定电网频率
50Hz
工作频率范围
47~52Hz
额定电网输出电流
23A
最大输出电流
24A
效率
最大转换效率
≥96%
保护功能
直流输入侧过压保护
有
交流输出侧过电压/欠电压保护
有
交流输出过频/欠频
有
直流反接保护
有
直流输入过载保护
有
交流短路保护
有
浪涌保护
有
防孤岛效应保护
有
过温保护
有
通用参数
整流方式
不控整流
显示方式
LCD
显示内容
风机电压、风机电流、风机功率；逆变电压、逆变电流、逆变功率；
监控模式（可选）
RS232/RS485/GPRS
监控内容
实时显示：风机电压、风机电流、风机功率；逆变电压、逆变电流、逆变功率
隔离方式
无变压器
防雷保护
有
环境温度
-20℃～+60℃
湿度
4%～100%，有凝露
噪音
≤65dB
冷却方式
风冷
安装方式
壁挂式
外壳防护等级
IP50
产品尺寸(宽×高×深)
406×540×219mm
产品净重
20kg
卸荷箱尺寸(宽×高×深)
390×730×190mm
卸荷箱净重
19kg
