WG10

本产品用于照明、高速公路监控、通信基站、海上石油平台、船舶、工业污水处理 、分布式风光互补景观照明 、 科考 、 海岛 、 边防哨所等供电系统。


  产品特点

 ►电动主动变桨,大风输出连续稳定,发电量更大
 ►负责制定机组系列标准,技术更先进
 ►低噪音,低风速启动
 ►尾翼被动偏航保护
 ►各种离网和并网系统使用


10KW低额定风速电动变桨风力发电机组


一.简介

  小型风力发电机组安装便利,维护简单,造价较低。适用于不便于安装大型风力发电机组的广大风力发电领域。


二.典型应用及案例

1、离网风光互补系统

应用领域:

  户用、岛屿、边防哨所、通讯基站、森林防火、景观照明等无电地区供电。

系统介绍:

  离网风光互补系统主要由小型风力发电机和光伏发电,利用蓄电池储能,通过控制逆变系统实现风力发电机和光伏的功率跟踪、蓄电池充放电控制和交流输出给负载的功能。

  本系统可通过GPRS实现远程电脑和手机监控。


离网风光互补系统结构图


领先优势

低额定风速:10米/秒风速下可到达额定功率,发电量更大。

电动变桨:控制更灵活准确,大风时更安全。

主导国家和行业系列小型风力发电相关标准,产品技术领先。


2、分散式风力发电

应用领域:

  适用于公司、家庭、农场、分散式风场等商用领域

系统介绍:

  本系统由10kW小型风力发电机组发电,通过变流器并入380V低压配电网。可自发自用,也可余电上网。实现风资源收益,同时实现节能减排指标,获取绿电收益。



分散式风力发电系统结构图


领先优势

低额定风速:10米/秒风速下可到达额定功率,发电量更大。

电动变桨:控制更灵活准确,大风时更安全。

主导国家和行业系列小型风力发电相关标准,产品技术领先。


3、多能互补微电网

应用领域:

  企业供电、电网改造、岛屿供电、科研示范、营房哨所、景观照明等。

系统介绍:

  系统由小型风力发电机、光伏阵列、柴油发电机等发电,通过蓄电池储能,通过为民电源全自主设计的风光柴储能变流器,实现对风力发电机、光伏的功率跟踪、储能蓄电池的充放电控制、离并网负载和柴油发电机的切换等功能。


多能互补微电网系统结构图


领先优势

低额定风速:10米/秒风速下可到达额定功率,发电量更大。

电动变桨:控制更灵活准确,大风时更安全。

主导国家和行业系列小型风力发电相关标准,产品技术领先。

风能控制、光伏控制、储能、柴油机切换、离并网等一体化设计,结构简单,性能可靠。


三.公司介绍
  独立自主设计了5KW\10KW\30KW\50KW四种低额定风速电动变桨型小型风力发电机和配套的电源设备,可提供小型风力发电各种解决方案。

  GB/T 20321-2023《离网型风能、太阳能发电系统用逆变器》主持修定单位
  GB/T 34521-2017《小型风力发电机组用控制器》主持制定单位
  GB/T 36996-2018《风力发电机组用永磁盘式无铁芯发电机》主持制定单位
  GB/T 19115.1-2018《风光互补发电系统 》 第二单位
  GB/T 19068-2017《小型风力发电机组》 第二单位
  GB/T 10760-2017《小型风力发电机组用发电机》第三单位
  正在负责起草能源行业标准《风光互补离网控制逆变一体机》
  正在负责起草能源行业标准《并网风力发电机组用变流器》
  已获得授权发明专利19项
  20多年技术专研和积累


四、技术参数

产品型号

WG10

额定功率 (kW)

10

叶片材料/叶片数目

增强玻璃钢 /3

风轮直径 (m)

9

额定风速 (m/s)

10

启动风速 (m/s)

2.5

运行风速范围 (m/s)

3-25

极限风速 (m/s)

59.5

额定转速 (r/min)

130

系统输出电压

380VAC

风机重量 (kg)

1109kg

发电机类型

三相永磁交流发电机

制动方式

电磁制动+主动变桨

运行温度范围

-35~50°C

极限温度

-40~70 °C

设计寿命

20

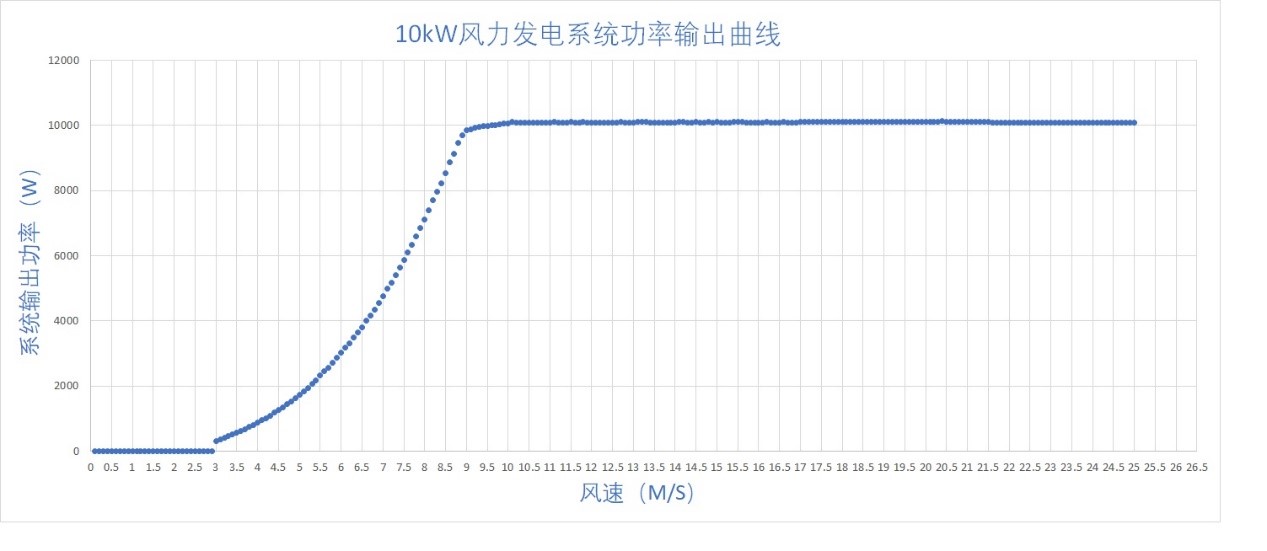

五、功率曲线
