30KW三相风力发电并网变流器

本产品适用于分布式风力发电并网系统、风光互补并网发电系统、风力发电并网系统等;


特点:

 风力发电专用并网控制变流一体机

 宽范围风力发电 MPPT功能,可 30个点设定功率曲线

 完善的保护功能

 高防护等级IP65,可户外使用

 可选RS485/GPRS进行远程电脑监控,其中GPRS还可APP监控

 支持标准MODBUS协议

 可选变桨、偏航功能,偏航自带解缆功能

WWGIT系列30KW三相风力发电并网变流器


      WWGIT系列风力发电并网变流器是一款带MPPT功能的风力发电并网变流器,设备外观大方、操作方便。

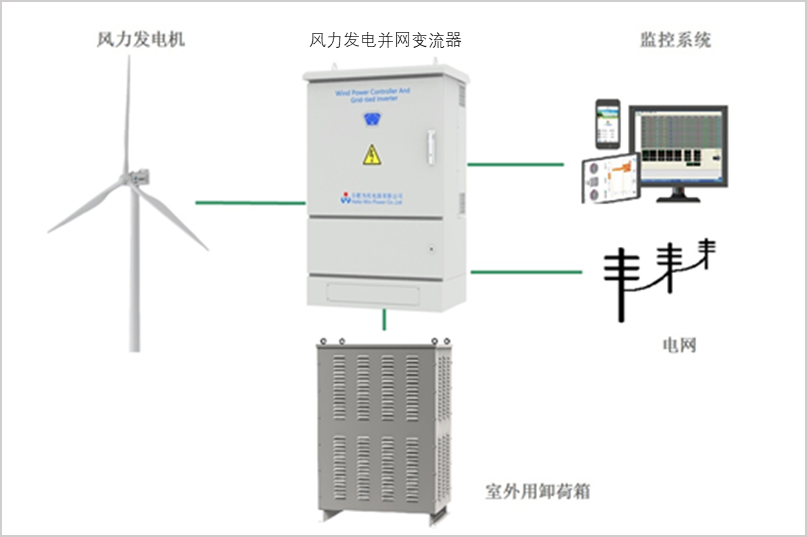

系统结构图




技术参数


型号

WWGIT300

风电输入

额定输入功率

30kW

最大输入功率

45kW

额定输入电压

380Vac

MPPT电压范围

100Vac~450Vac

额定输入电流

46A

最大输入电流

68A

切入转速

60RPM(出厂值,0-1499RPM可设定)

功率追踪

可30个点设置功率曲线

限速控制

电磁限速

手动制动

长按显示界面按键“BRAKE”5s,完全卸荷,再次长按5s恢复

面板上空气开关闭合至“BRAKE位置”,三相交流短路,断开至“RUN”位置运行

过电流制动

 66A(出厂值,0-78A可设定)过电流时风力发电并网变流器完全卸荷,10min后恢复

过转速制动(可选)

300转/分(出厂值,0~1499转/分可设定)达到系统设定转速时完全卸荷,10min后自动恢复

过风速制动(可选)

 18m/s(0~30m/s可设定),达到系统设定风速时完全卸荷,风速低于15m/s且10min后自动恢复

交流输出参数

电网相位数

三相

额定输出功率

30kW

最大输出功率

33kW

额定电网电压

380Vac

电网电压范围

额定电网电压的85%~110%

额定电网频率

50Hz/60Hz自适应

电网频率范围

49Hz~51Hz/59Hz~61Hz

额定输出电流

46A

额定功率因数

>0.98

电流总谐波畸变率

<5%(额定功率时)

直流分量

<0.5%

软启动

具备

恢复并网功能

具备

自动开/关机

具备

保护功能

电网过/欠压保护

具备

电网过频/欠频

具备

交流短路保护

具备

电网掉电保护

具备

防孤岛效应保护

具备

过温保护

具备

防雷保护

具备

残余电流保护

具备

通用参数

显示方式

LED

显示内容

风电运行状态指示、卸荷指示、电网指示、故障指示

监控模式

RS485/GPRS可选

远程监控

遥测:风力发电机转速、电网电压、输出功率、发电量

遥信:风力发电机状态、风力发电并网变流器过流告警、过压告警、过温告警、故障告警等

遥控:修改风力发电并网变流器参数、控制风力发电机制动

效率

>95%

环境温度

-20℃~+40℃

湿度

0%~90%,无凝露

耐振动性能

能承受频率为10Hz~50Hz,振幅为0.35mm的正弦波振动

噪音

≤65dB

冷却方式

强制风冷

外壳防护等级

IP65(卸荷IP54)

产品参考尺寸

835×1060×420mm

产品参考重量

128kg

卸荷箱参考尺寸

900×1110×540mm

卸荷箱参考重量

146kg
