本产品适用于风力、光伏、风光互补发电电站、户用风光互补发电系统、沿海海岛、偏远山区、边防哨所等无人区域的电力供应等。
产品特点
►适合风力、光伏和风光互补发电系统的离网逆变器
►智能化、功能化设计，结构简单，功能强大
► 完善的保护和报警功能
►采用工频变压器，空载损耗低
产品认证
CE认证
技术参数
|
型号 |
WI03-12 |
WI03-24 |
WI05-24 |
WI10-24 |
WI10-48 |
|
直流输入参数 |
|||||
|
额定蓄电池电压 |
12Vdc |
24Vdc |
24Vdc |
24Vdc |
48Vdc |
|
输入过压点 |
17Vdc |
34Vdc |
34Vdc |
34Vdc |
68Vdc |
|
输入过压恢复点 |
16.5Vdc |
33Vdc |
33Vdc |
33Vdc |
66Vdc |
|
输入欠压点 |
10.8Vdc |
21.6Vdc |
21.6Vdc |
21.6Vdc |
43.2Vdc |
|
输入欠压恢复点 |
12Vdc |
24Vdc |
24Vdc |
24Vdc |
48Vdc |
|
交流输出参数 |
|||||
|
输出相位数 |
单相 |
||||
|
额定输出功率 |
300W |
300W |
500W |
1kW |
1kW |
|
额定输出电压 |
110/120/220/230/240Vac |
||||
|
额定输出频率 |
50/60±0.5Hz |
||||
|
电流谐波总畸变率（THD） |
<4% |
||||
|
效率 |
|
|
|||
|
最大转换效率 |
≥85% |
||||
|
保护功能 |
|
|
|||
|
直流输入侧过/欠压保护 |
有 |
||||
|
直流反接保护 |
有 |
||||
|
输出过载保护 |
有 |
||||
|
输出短路保护 |
有 |
||||
|
浪涌保护 |
有 |
||||
|
过温保护 |
有 |
||||
|
通用参数 |
|
|
|||
|
显示方式 |
LCD |
||||
|
显示内容 |
蓄电池电压、交流输出电压、以及蓄电池欠压/过压、交流输出过载/短路等工作状态 |
||||
|
隔离方式 |
工频隔离 |
||||
|
空载电流 |
≤1.3A |
≤0.5A |
≤0.5A |
≤0.8A |
≤0.4A |
|
环境温度 |
-20℃～+40℃ |
||||
|
环境湿度 |
5%~95%,无凝露 |
||||
|
噪音 |
<60dB |
||||
|
冷却方式 |
风冷 |
||||
|
防护等级 |
IP20 |
||||
|
尺寸(宽×高×深) |
160×200×400mm |
||||
|
产品净重 |
8kg |
8kg |
9kg |
12kg |
12kg |

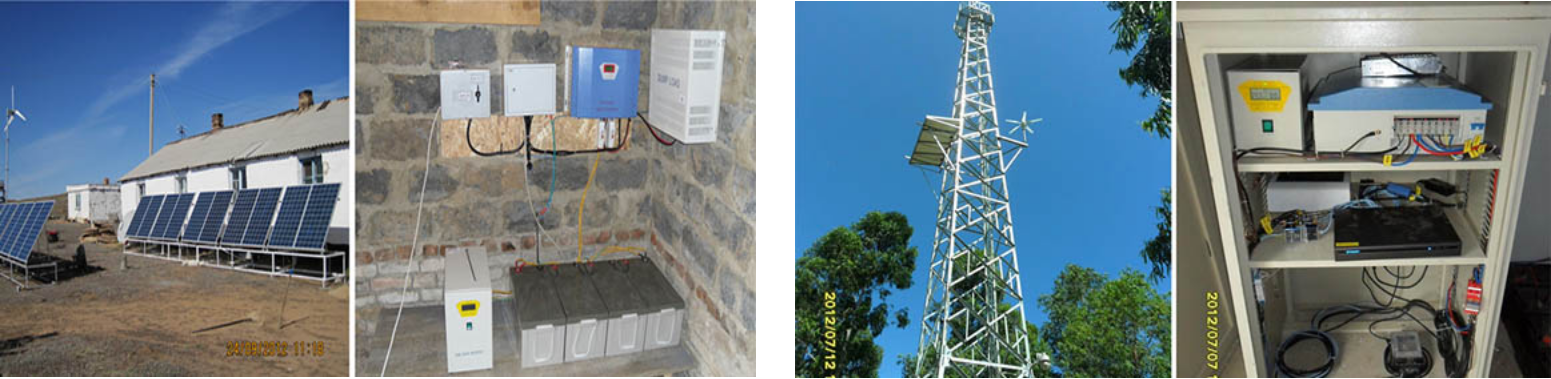

应用案列
新疆某兵团光伏户用系统补贴项目 新疆维吾尔自治区矿区风光互补项目
哈萨克斯坦某农场风光互补供电系统 海南省某森林防火监控项目
