本产品适用于风力、光伏、风光互补发电电站、户用风光互补发电系统、沿海海岛、偏远山区、边防哨所等无人区域的电力供应等。
产品特点
►适合风力、光伏和风光互补系统的离网逆变器
►智能化、功能化设计，结构简单，功能强大
►采用工频变压器，空载损耗低
产品认证
CE认证
技术参数
|
型号 |
WI20-48 |
WI20-120 |
WI30-48 |
WI30-240 |
WI50-48 |
WI50-120 |
WI50-240 |
|
直流输入参数 |
|||||||
|
额定蓄电池电压 |
48Vdc |
120Vdc |
48Vdc |
240Vdc |
48Vdc |
120Vdc |
240Vdc |
|
输入过压点 |
68Vdc |
170Vdc |
68Vdc |
340Vdc |
68Vdc |
170Vdc |
340Vdc |
|
输入过压恢复点 |
66Vdc |
165Vdc |
66Vdc |
330Vdc |
66Vdc |
165Vdc |
330Vdc |
|
输入欠压点 |
43.2Vdc |
108Vdc |
43.2Vdc |
216Vdc |
43.2Vdc |
108Vdc |
216Vdc |
|
输入欠压恢复点 |
48Vdc |
120Vdc |
48Vdc |
240Vdc |
48Vdc |
120Vdc |
240Vdc |
|
交流输出参数 |
|||||||
|
输出相位数 |
单相 |
||||||
|
额定输出功率 |
2kW |
2kW |
3kW |
5kW |
|||
|
额定输出电压 |
110/120/220/230/240Vac |
||||||
|
额定输出频率 |
50/60±0.5Hz |
||||||
|
电流谐波总畸变率（THD） |
<5% |
||||||
|
效率 |
|||||||
|
最大转换效率 |
≥85% |
||||||
|
保护功能 |
|||||||
|
直流输入侧过/欠压保护 |
有 |
||||||
|
直流反接保护 |
有 |
||||||
|
输出过载保护 |
有 |
||||||
|
输出短路保护 |
有 |
||||||
|
浪涌保护 |
有 |
||||||
|
过温保护 |
有 |
||||||
|
通用参数 |
|||||||
|
显示方式 |
LCD |
||||||
|
显示内容 |
蓄电池电压、逆变电压、逆变电流、逆变功率、以及蓄电池过压/欠压、交流负载过载/短路等工作状态 |
||||||
|
隔离方式 |
工频隔离 |
||||||
|
空载电流 |
≤0.6A |
≤0.3A |
≤0.6A |
≤0.15A |
≤1.6A |
≤0.5A |
≤0.8A |
|
环境温度 |
-20℃～+40℃ |
||||||
|
环境湿度 |
0%~90%,无凝露 |
||||||
|
噪音 |
<60dB |
||||||
|
冷却方式 |
风冷 |
||||||
|
防护等级 |
IP20 |
||||||
|
尺寸(宽×高×深) |
235×352×400 mm |
600×200×600mm |
500×725×500mm |
320×525×560mm |
|||
|
产品净重 |
20kg |
27kg |
37kg |
65kg |
47.5kg |
||

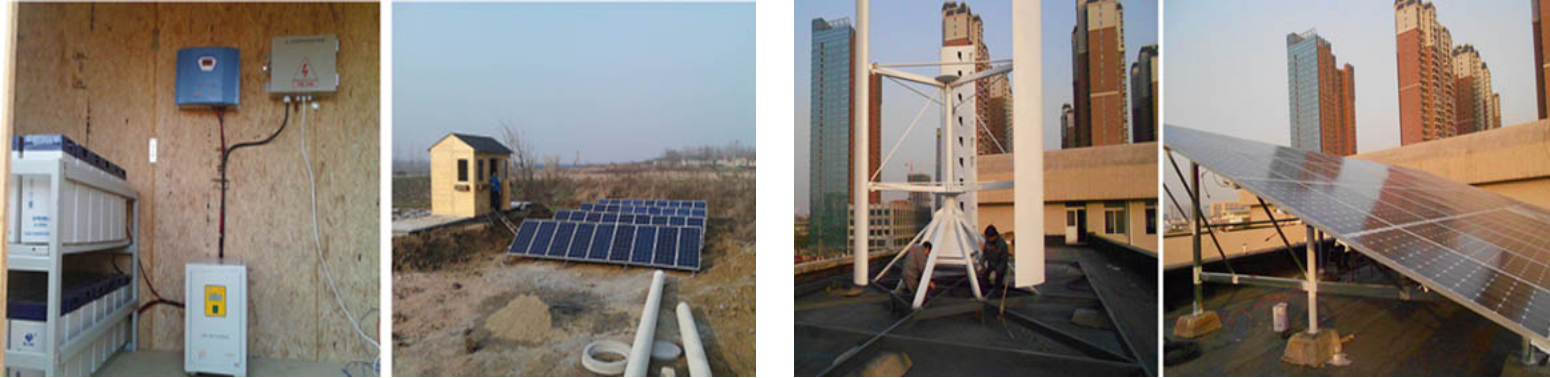

应用案列
合肥光伏污水处理系统 某大学风光互补供电系统
马达加斯加风光柴互补户用系统 美国宾夕法尼亚洲风光互补户用供电系统
